Elektroda rutylowo-zasadowa TS 44 ZX®

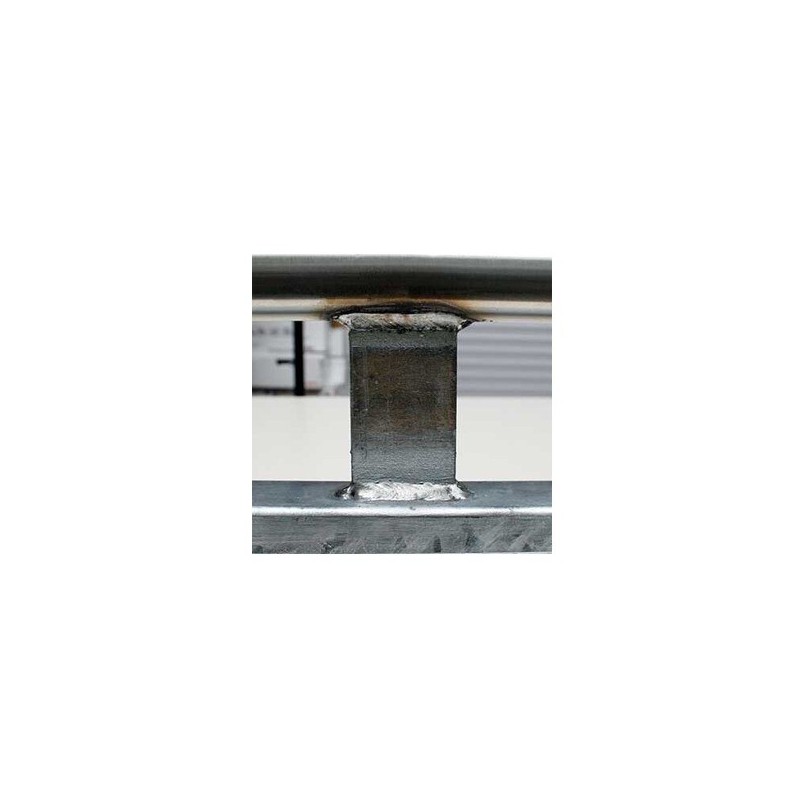

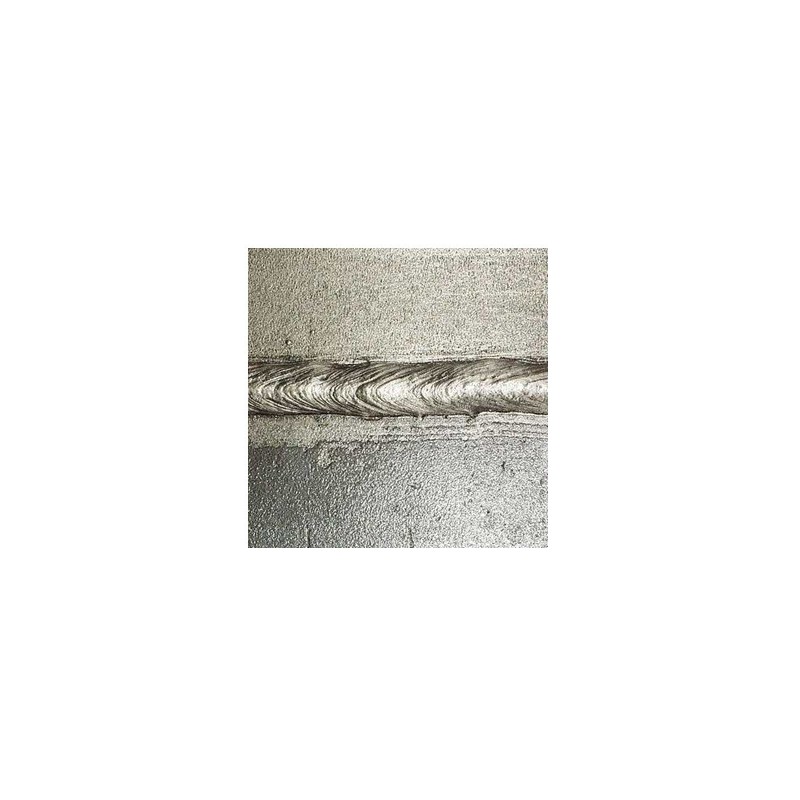

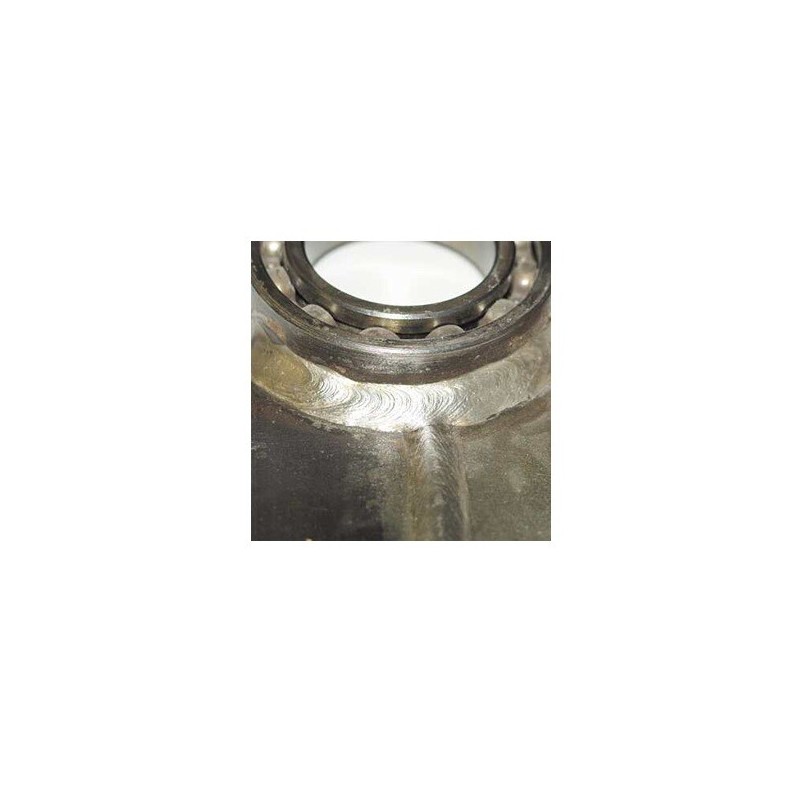

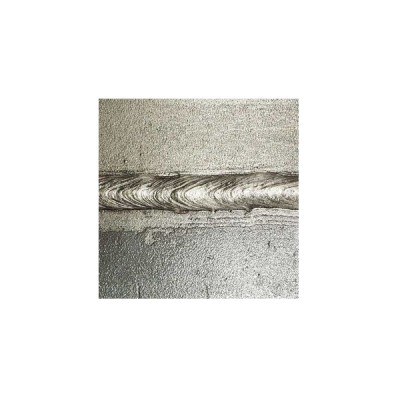

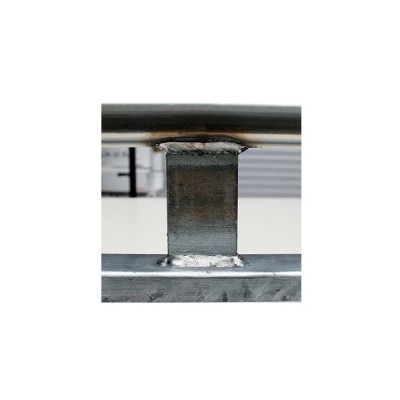

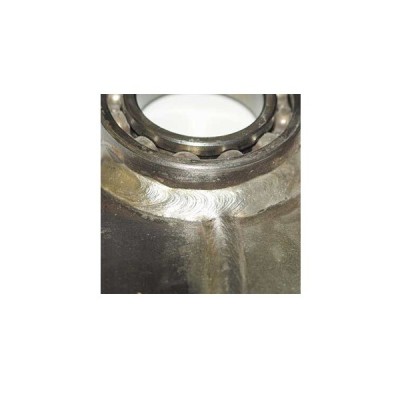

Austenityczno-ferrytyczna specjalna elektroda do łączenia spoin materiałów trudnospawalnych. Specjalnie opracowane do uniwersalnego stosowania przy konserwacji i naprawach. Doskonałe właściwości spawalnicze i zapłonowe, łatwo usuwalny żużel. Spoina jest bardzo wytrzymała mechanicznie, odporna na pęknięcia, jednolita, drobno łuszcząca się, odporna na ciepło i korozję. Równie dobre rezultaty spawania uzyskuje się przy wykonywaniu spoin warstwowych i buforowych.

• Doskonałe właściwości jako elektroda naprawcza dzięki specjalnemu stopowi, dostosowuje się do szerokiej gamy materiałów,
• Może być stosowana również do materiałów poddawanych dużym naprężeniom mechanicznym dzięki wytrzymałości na rozciąganie 750 MPa, co oznacza, że ​​może wytrzymać duże obciążenia,
• Może być stosowana we wszystkich stalach chromowo-niklowych i w temperaturach do +1100 °C, ponieważ elektroda jest całkowicie odporna na korozję i ciepło.

Materiały bazowe:

Stale narzędziowe, stale szybkotnące, stale węglowe, stale sprężynowe, stale automatowe, stale do obróbki na gorąco, stale twarde manganowe, stale do odpuszczania, stale chromowe ferrytyczne i martenzytyczne.

Oznaczenie standardowe:

DIN EN ISO 3581-A: E 29 9 R 12
AWS A 5,4: E 312-16

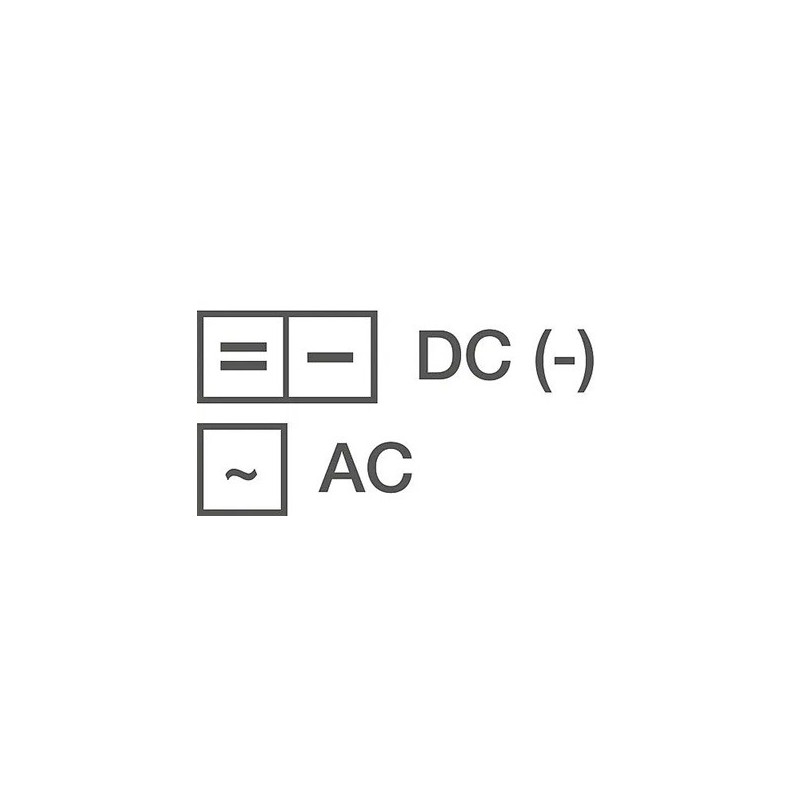

Charakterystyka:

Oznakowanie CE: 0036 14
Wydłużenie: 15 %
Pozycje spawania: PA, PB, PD, PF
Materiał dodatkowy do spawania: Elektroda otulona
Granica plastyczności: 450 MPa
Wytrzymałość na rozciąganie: 750 MPa

Elektroda prętowa pokryta rutylem, odporna na wysoką temperaturę, do łączenia bardzo odpornych na wysoką temperaturę stali chromowo-niklowych i stali zawierających węgiel. Odporne na temperaturę do +1200 °C. Materiał spoiny wykonany z całkowicie austenitycznej stali chromowo-niklowej. Dobre właściwości spawalnicze w miejscach trudno dostępnych. W przypadku materiałów ferrytycznych należy je podgrzać do temperatury od +200 °C do +300 °C. Zaleca się późniejsze wyżarzanie w temperaturze +700 °C.

Materiały bazowe:

Stale nierdzewne żaroodporne: 1.4832, 1.4837, 1.4840, 1.4841, 1.4845, 1.4846

Oznaczenie standardowe:

DIN EN ISO 3581-A: E 25 20 R12
AWS A-5.4: E 310-16

Charakterystyka:

Wydłużenie: 20%
Pozycje spawania: PA, PB, PD, PF
Materiał dodatkowy do spawania: elektroda otulona
Granica plastyczności: 350 MPa
Wytrzymałość na rozciąganie: 550 MPa

Wysokowydajna elektroda rutylowa do spawania stali trudnospawalnych i hartowanych, stali wysokowęglowych, stali manganowych i staliwa. Specjalny skład pozwala na osiągnięcie ekstremalnej wydajności na poziomie 160%. Spoiwo wykonane z austenitycznej stali CrNiMn jest w dużym stopniu odporne na korozję, nie tworzy osadu w temperaturze do +800 °C i jest wytrzymałe na niskie temperatury do -100 °C. Spoiny są wyjątkowo elastyczne i odporne na pęknięcia. Doskonale nadaje się również do stosowania jako warstwa buforowa w twardych nawierzchniach. Można użyć na przykład: do maszyn budowlanych i do robót ziemnych, gniazd zaworów, napędów i kół, narzędzi wiertniczych, szyn i zwrotnic.

Materiały bazowe:

Stale różnoimienne, połączenia czarno-białe, stale trudnospawalne, stale wysokowęglowe, stale niestopowe i niskostopowe, staliwo, stal wysokomanganowa.

Oznaczenie standardowe:

DIN EN ISO 3581-A: E 18 8 Mn R 53
AWS A-5.4:E 307-16

Charakterystyka:

Oznakowanie CE: 0036 07
Wydłużenie: 25 %
Pozycje spawania: PA, PB
Materiał dodatkowy do spawania: Elektroda otulona
Granica plastyczności: 350 MPa
Wytrzymałość na rozciąganie: 500 MPa

Numer artykułu: 12701032

Opakowanie: 5/15 kg

Elektroda rutylowo-zasadowa do napawania i łączenia stali odpornych na korozję Cr-Ni-Mo (stali dupleksowych). Metal spoiny ma strukturę austenityczno-ferrytyczną i jest bardzo odporny na korozję w środowisku zawierającym H2O i chlorki. Maksymalna temperatura pracy wynosi +250 °C. W razie konieczności obróbkę cieplną przeprowadza się poprzez wyżarzanie roztworowe w temperaturze +1050 °C (w wodzie lub powietrzu). Zawartość ferrytu delta w nieobrobionym metalu spoiny wynosi około 25 – 35%. Spoina charakteryzuje się szczególnie dobrą odpornością na korozję wżerową. Ponowne suszenie następuje w temperaturze +350 °C przez ok. 1 godzinę.

Materiały bazowe:

1,4347, 1,4362, 1,4417, 1,4426, 1,4460, 1,4462, 1,4463, 1,4575, 1,4582

Oznaczenie standardowe:

DIN EN ISO 3581-A: E 22 9 3 NLR 12
AWS A-5.4: E 2209-17

Charakterystyka:

Długość: 350 mm
Oznaczenie CE: 0036 14
Wydłużenie: 20%
Wymiary: ø 3,25 mm
Pozycje spawania: PA, PB, PD, PF
Materiał dodatkowy do spawania: Elektroda otulona Granica
plastyczności: 450 MPa
Wytrzymałość na rozciąganie: 550 MPa

• Uniwersalna specjalna elektroda do wszelkich napraw, odpowiednia również do napraw narzędzi,
• Może być stosowana do różnych kombinacji stali, nawet do nieznanych stali i staliwa,
• Spoiny odporne na pęknięcia, korozję, ciepło i osadzanie się kamienia nawet przy ekstremalnym naprężeniu.

Charakterystyka:

• Bezodpryskowy i drobno łuszczący się wygląd spoiny,
• Jako warstwa buforowa przed napawaniem,
• Dobre właściwości zapłonowe,
• Ekstremalnie odporna na ciepło do +1000 °C,
• Temperatura międzywarstwowa < +250 °C

Materiały bazowe:

Trudne do spawania - nieznane stale takie jak: B. Stale hartowane, stale narzędziowe, stale manganowe, stale sprężynowe, stale do obróbki na gorąco, stale węglowe i szybkotnące

Oznaczenie standardowe:

DIN EN ISO 3581-A: E 29 9 R 3 2

Charakterystyka:

Oznakowanie CE: 0036 17
Wydłużenie: 15 %
Pozycje spawania: PA, PB, PD, PF
Materiał dodatkowy do spawania: Elektroda otulona
Granica plastyczności: 450 MPa
Wytrzymałość na rozciąganie: 650 MPa

Elektroda do rur stalowych i konstrukcji kotłów żaroodpornych

Elektroda prętowa z powłoką zasadową ze stopu CrMo do spawania stali żaroodpornych, odpornych na działanie wodoru pod wysokim ciśnieniem. Materiał spoiny wykonany ze stali chromowo-molibdenowej przeznaczony do pracy w temperaturach do +600 °C. Temperatura podgrzewania wstępnego +200 °C do +350 °C, temperatura międzyściegowa maks. +350 °C. Obróbka cieplna po spawaniu: min. 30 minut w temperaturze +690 °C do +750 °C. Chłodzenie na świeżym powietrzu. Ponowne suszenie ok. 1 godz. w temp. +400 °C.

Materiały bazowe:

1,7380, 1,8075, 1,7707, 1,7379

Oznaczenie standardowe:

DIN EN ISO 3580: E CrMo2 B 42 H5
AWS A-5.5: E 9018-B3

Charakterystyka:

Oznakowanie CE: 0036 14
Wydłużenie: 18 %
Udarność: 47 J (20°)
Pozycje spawania: PA, PB, PC, PE, PF
Materiał dodatkowy do spawania: Elektroda otulona
Granica plastyczności: 400 MPa
Wytrzymałość na rozciąganie: 500 MPa
