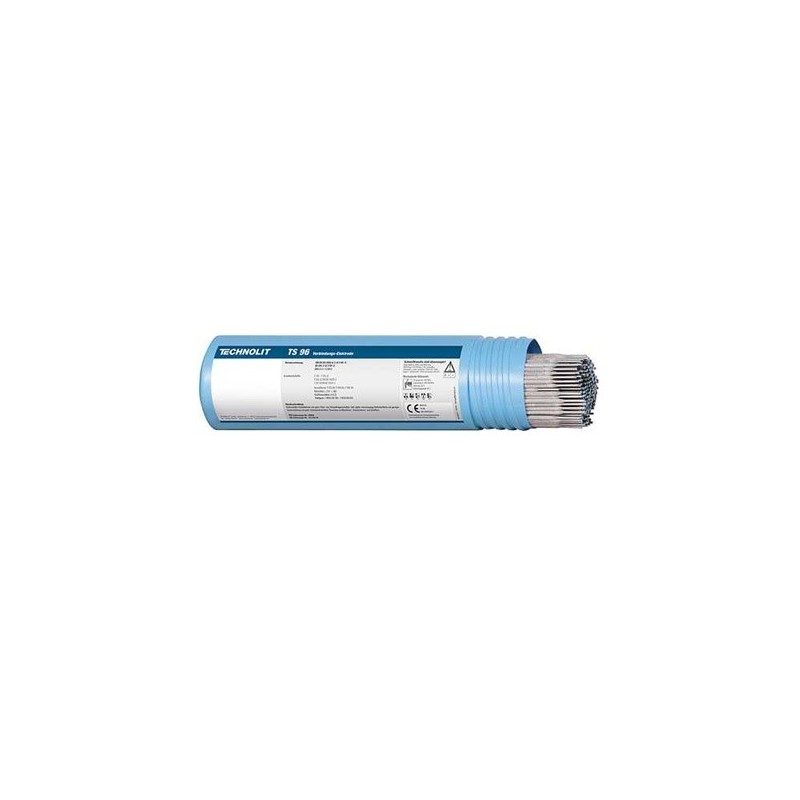

Elektroda rutylowa TS96

Zasadowa elektroda otulona do spoin poddawanych dużym naprężeniom. Można ją stosować do spawania połączeń stalowych, kotłowych, kontenerowych, okrętowych, mostowych, maszynowych. Szczególnie nadaje się do wykonywania spoin wymagających dużej odporności na pęknięcia i wytrzymałości w materiałach niestopowych i niskostopowych. Można ją również stosować do stali silnie zanieczyszczonych siarką i fosforem oraz o wyższej zawartości węgla. Spoina jest odporna na starzenie, ma kontrolowaną zawartość wodoru i jest wytrzymała na zimno. Charakteryzuje się miękkim, spokojnym przepływem z niewielką ilością rozprysków i dobrze kryjącym ściegiem, łatwo usuwalnym żużlem. Przechowywać w suchym miejscu. Ponowne suszenie 1 godz. w temp. +400 °C.

Materiały bazowe:

Stale konstrukcyjne ogólne: S 185 - E 355
Stale konstrukcyjne drobnoziarniste: P 275 N - P 355 N
Stale kotłowe: P 235 GH, P 265 GH, P 295 GH
Stale rurowe: L 210 GA - L 290 GA
Stale do budowy statków: A, B, D, E,
Stal odlewana: 1.0420 (GS 38) - 1.0552 (GS 52)

Oznaczenie standardowe:

DIN EN ISO 2560-A: E 42 6 B 42 H5
AWS A 5.1: E 7018

Charakterystyka:

Oznakowanie CE: 0035 23
Wydłużenie: 20%
Udarność: 47 J
Pozycje spawania: PA, PB, PC, PE, PF
Materiał dodatkowy do spawania: Elektroda otulona
Granica plastyczności: 420 MPa
Wytrzymałość na rozciąganie: 500 - 640 MPa

Grubopowłokowa elektroda rutylowo-celulozowa do łączenia stali niestopowych. Można ją stosować na elementach zardzewiałych, pokrytych zgorzeliną lub ocynkowanych. Doskonałe właściwości zapłonu. Lepki metal spoiny łączy również szersze szczeliny. Żużel nie płynie nawet w trudnych sytuacjach. Spoiny odporne na pęknięcia. Uniwersalne zastosowanie w montażu, budowie statków i konstrukcjach stalowych.

• Dzięki grubej powłoce z celulozy rutylowej spawa cynk, rdzę i farbę,
• Może być stosowana w ekstremalnych pozycjach spawalniczych, ponieważ powłoka nie łuszczy się nawet przy zginaniu,
• Brak problemów z wilgocią podczas przechowywania, ponieważ powłoka nie jest higroskopijna.

Materiały bazowe:

Stale konstrukcyjne ogólne: S 235 - S 355
Stale do budowy statków: A, B, C
Stale do budowy kotłów: P 235GH, P 265GH
Stale rurowe: L 210, L 360GA

Oznaczenie standardowe:

DIN EN ISO 2560-A: E 42 0 RC 11
AWS A-5.1: E 6013

Charakterystyka:

Oznakowanie CE: 0035 23
Numer zatwierdzenia DB: 10.130.13/04
Wydłużenie: 20 %
Udarność: 47 J
Pozycje spawania: PA, PB, PF, PC, PE, PG
Materiał dodatkowy do spawania: Elektroda otulona
Granica plastyczności: 420 MPa
Numer zatwierdzenia TÜV: 19941
Wytrzymałość na rozciąganie: 500–640 MPa

Zasadowa elektroda otulona do spawania stali Corten. Nadaje się do spawania stali konstrukcyjnych odpornych na warunki atmosferyczne oraz stali konstrukcyjnych drobnoziarnistych. Temperatura ponownego suszenia: 400 °C / 1 godz.

Materiały bazowe:

1,8962; 1,8963; 1,8965; 1.8960
Corten A, B, C;
Patynax 37, WT St 37, WT St 52

Oznaczenie standardowe:

DIN EN ISO 2560-A: E 46 4 ZB 42 H5
EN 499: E 46 4 ZB 42 H5

Charakterystyka:

Wydłużenie przy zerwaniu: 20%
Udarność: 47 J (-40 °C)
Pozycje spawania: PA, PB, PC, PD, PE, PF
Materiał dodatkowy do spawania: Elektroda otulona
Granica plastyczności: 460 MPa
Wytrzymałość na rozciąganie: 530-680 MPa

Elektroda otulona o średniej grubości, pokryta celulozą rutylową, przeznaczona do spawania w miejscach montażu, warsztatach i pracach naprawczych. Doskonale nadaje się do szwów pionowych w obszarze szwu dolnego. Szczególną cechą tej elektrody jest to, że można nią łatwo spawać tym samym prądem we wszystkich pozycjach, nawet od góry do dołu, szczególnie w obszarze montażu. Dobre wypełnianie szczelin dzięki lepkiej konsystencji metalu spoiny. Łatwo usuwalny żużel. Dobry wygląd szwu.

Materiały bazowe:

Stale konstrukcyjne ogólne: S 185 - S 355 J2
Stale do budowy statków: A, B, D
Blachy kotłowe: P 235 GH, P 265 GH, P 295 GH
Stal odlewana: 1.0420 (GS 38) - 1.0552 (GS 52)
Stale rurowe: L 210 - L 360
Cienkie blachy: EN 10130

Oznaczenie standardowe:

DIN EN ISO 2560-A: E 42 0 RC 11
DIN EN 499: E 42 0 RC 11
AWS A 5.1: E 6012

Charakterystyka:

Oznakowanie CE: 0035 23
Numer zatwierdzenia DB: 10.130.17/04
Wydłużenie: 20 %
Udarność: 47 J
Pozycje spawania: PA, PB, PF, PC, PE, PG
Materiał dodatkowy do spawania: Elektroda otulona
Granica plastyczności: 420 MPa
Numer zatwierdzenia TÜV: 19942
Wytrzymałość na rozciąganie: 500 - 640 MPa

Doskonale nadaje się do spawania punktowego i montażowego. Doskonałe właściwości spawalnicze przy spawaniu spoin pionowych w dół. Wygląd spoiny jest bardzo drobny i łuszczący się. Łatwo usuwalny żużel i niewielka ilość odprysków wyróżniają tę elektrodę spośród materiałów spawalniczych wykonanych z tego samego stopu. Jednolity, spokojny łuk elektryczny oraz dobre wypełnianie szczeliny spawalniczej czynią tę elektrodę otuloną specjalnym materiałem spawalniczym.

Materiały bazowe:

S235JRG2 - S355J2, GS-38, GS-45, St35, St45, St35.8
stale kotłowe P235GH, P265GH, P295GH, stale do budowy statków,
stale konstrukcyjne drobnoziarniste do P355N

Oznaczenie standardowe:

DIN EN ISO 2560-A: E 35 0 RC 11
AWS A 5.1: E 6013

Charakterystyka:

Długość: 350 mm
Wydłużenie: 22%
Udarność: 47 J
Pozycje spawania: PA, PB, PC, PD, PE, PF, PG
Materiał dodatkowy do spawania: Elektroda otulona
Granica plastyczności: 355 MPa
Wytrzymałość na rozciąganie: 440 MPa

Elektroda prętowa o grubej powłoce rutylowej do łączenia stali niestopowych dla uzyskania wyjątkowo gładkich szwów. Charakteryzuje się bardzo dobrym usuwaniem żużla, łatwym ponownym zapłonem, intensywnym i spokojnym łukiem oraz łatwością obsługi. W dużej mierze odporne na zachlapanie. Czysty wygląd szwu. Spoiny odporne na pęknięcia. Uniwersalne zastosowanie np. w inżynierii mechanicznej, budownictwie, budowie rurociągów, budowie kontenerów, budowie kotłów i budowie statków.

Materiały bazowe:

S355 J2G3 DIN EN 10025,
S355N DIN EN 10113

stale konstrukcyjne ogólne: S 185 - S 355 J2
stale okrętowe: A, B, D;
Blachy kotłowe: P 235 GH, P265 GH, P 295 GH
Blachy cienkie: zgodnie z normą EN 10130
Stale rurowe: L 210 - L 360
Staliwo: GS-38 do GS-52.

Oznaczenie standardowe:

DIN EN ISO 2560-A: E 42 0 RR 12
AWS/ASME SFA-5.1: E 6013

Charakterystyka:

Oznakowanie CE: 0035 23
Numer zatwierdzenia DB: 10.130.14/04
Wydłużenie: 20 %
Udarność: 47 J
Pozycje spawania: PA, PB, PC, PE, PF
Materiał dodatkowy do spawania: Elektroda otulona
Granica plastyczności: 420 MPa
Numer zatwierdzenia TÜV: 19939
Wytrzymałość na rozciąganie: 500-640 MPa

• Łatwa obsługa – Łatwiejszy zapłon dzięki specjalnej powłoce rutylowo-zasadowej,
• Doskonałe właściwości spawalnicze – Skoncentrowany i stabilny łuk, szczególnie dobry wygląd spoiny, niewielkie powstawanie odprysków,
• Wysokie wartości jakości mechanicznej – Do spawania elementów obciążonych dynamicznie.

Charakterystyka:

• Spawanie montażowe i naprawcze, spawanie spoin w pozycjach wymuszonych,
• Materiał dodatkowy do spawania we wszystkich dziedzinach przemysłu i handlu,
• Wysokie walory mechaniczne,
• Bardzo stabilny łuk,
• Łatwe usuwanie żużla,
• Drobny wygląd spoiny,
• Nadaje się do prądu przemiennego.

Specjalna powłoka:

Specjalna struktura powłoki wykonanej z dwóch różnych materiałów powłokowych łączy zalety powłoki rutylowej z wysokimi walorami wytrzymałościowymi elektrod zasadowych.
Stabilny i skoncentrowany łuk elektryczny umożliwia spawanie warstw graniowych oraz spawanie w pozycjach ograniczonych.

Obszary zastosowań:

• Konstrukcje stalowe
• Obróbka metali
• Montaż
• Pielęgnacja i konserwacja
• Transport

Oznaczenie standardowe:

DIN EN ISO 2560-A: E 42 3 B 12 H10
AWS A5.1: E7016

Charakterystyka:

Oznakowanie CE: 0035 24
Wydłużenie: 20 %
Udarność: 47 J (30 °C)
Pozycje spawania: PA, PB, PC, PE, PF
Materiał dodatkowy do spawania: Elektroda otulona
Granica plastyczności: 420 MPa
Wytrzymałość na rozciąganie: 500-640 MPa

Gruba elektroda otulona warstwą rutylową, zapewniająca optymalne właściwości spawalnicze. Bardzo dobre właściwości zapłonu i ponownego zapłonu. Uniwersalna elektroda otulona o ładnym wyglądzie spoiny i łatwo usuwalnym żużlu. Minimalne rozchlapywanie. Łatwa obsługa.

Materiały bazowe:

Odmiany: S 235JR, S 275JR, S 235J2G3 – S355J2G3, P235GH, P265GH, P255NH, P235T1 – P355T1, P235T2 – P355T2, P235G1TH, P255G1TH, L210 – L360NB, S35JRS1 – S235J2S1, S235JRS2 – S235J2S2

Oznaczenie standardowe:

DIN EN ISO 2560-A: E 42 0 RR 12
EN 499: E 42 0 RR 12
AWS A5.1: E 6013

Charakterystyka:

Oznakowanie CE: 0035 23
Wydłużenie: 20 %
Udarność: 47 J (0 °C)
Pozycje spawania: PA, PB, PC, PE, PF
Materiał dodatkowy do spawania: Elektroda otulona
Granica plastyczności: 420 MPa
Wytrzymałość na rozciąganie: 500 – 640 MPa

Specjalna elektroda ze stopu molibdenu przeznaczona do stali nisko i średniostopowych przylega również do rdzy, farby, cementu, smoły i innych zanieczyszczonych powierzchni bez konieczności wcześniejszego czyszczenia. Doskonałe wypełnianie luk nawet w niewygodnych pozycjach. Szczególnie odporne na rozdarcia szwy nadają się do pracy w temperaturach do +550 °C. Małe odpryskiwanie i dobre usuwanie żużlu.

• Wysoka odporność w zakresie stopów niskich i średnich dzięki specjalnemu stopowi w pręcie rdzeniowym,
• Spawa zardzewiałe i zabrudzone elementy przy użyciu specjalnej organicznej powłoki molibdenowej,
• Możliwość mostkowania dużych szczelin dzięki lepkiemu metalowi spoiny.

Materiały bazowe:

DIN EN 10025: S 235 JR G1, S 235 JR G2, S 235 JR G3, S 275 JR, S 275 J2 G3 i S 355 J2 G3
DIN EN 10028-2: P 235 GH, P 265 GH, P 295 GH i P 355 GH
DIN EN 10028-3: P 275 N, P 275 NH, P 275 NL 2, P 355 N, P 355 NH i P 355 NL 1

Oznaczenie standardowe:

DIN EN ISO 3580-A: E 46 0 Mo R 12

Charakterystyka:

Oznakowanie CE: 0035 23
Wydłużenie: 22 %
Udarność: 47 J
Pozycje spawania: PA, PB, PC, PE, PF
Materiał dodatkowy do spawania: Elektroda otulona
Granica plastyczności: 355 MPa
Wytrzymałość na rozciąganie: 510 MPa
