Elektroda GS 32

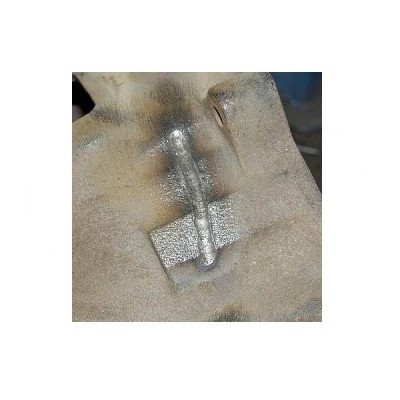

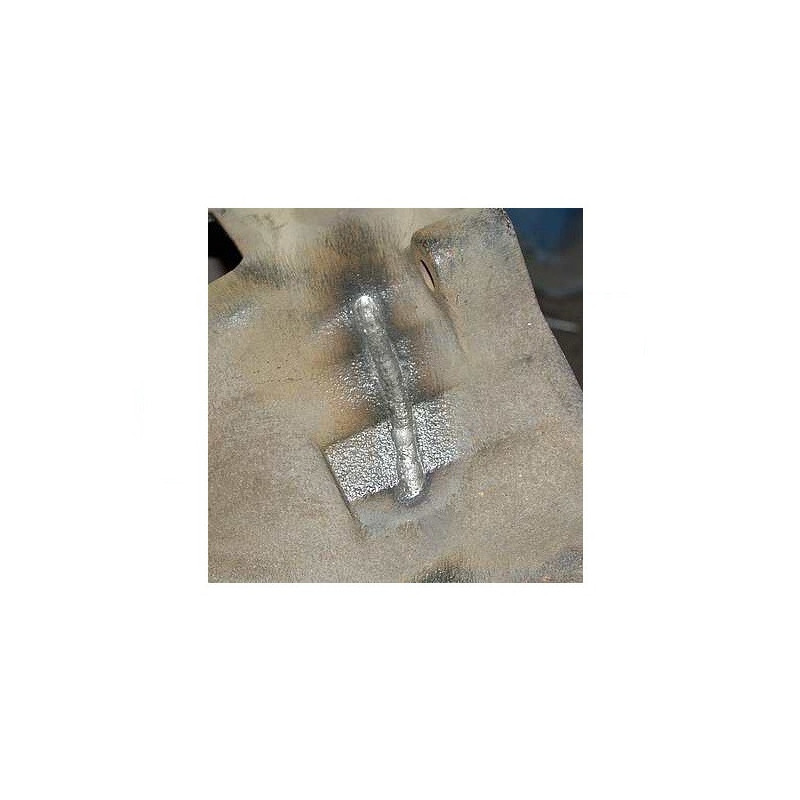

Elektroda odlewnicza o wysokiej zawartości niklu bez baru, przeznaczona do specjalistycznych napraw spawalniczych szerokiej gamy odlewów (np. żeliwa szarego, żeliwa ciągliwego, żeliwa białego i żeliwa stalowego), a także pękniętych lub uszkodzonych elementów, takich jak: obudowy części maszyn, bloki silników, rury żeliwne itp. Wolna od szkodliwego baru. Nadaje się również do spawania na zimno.

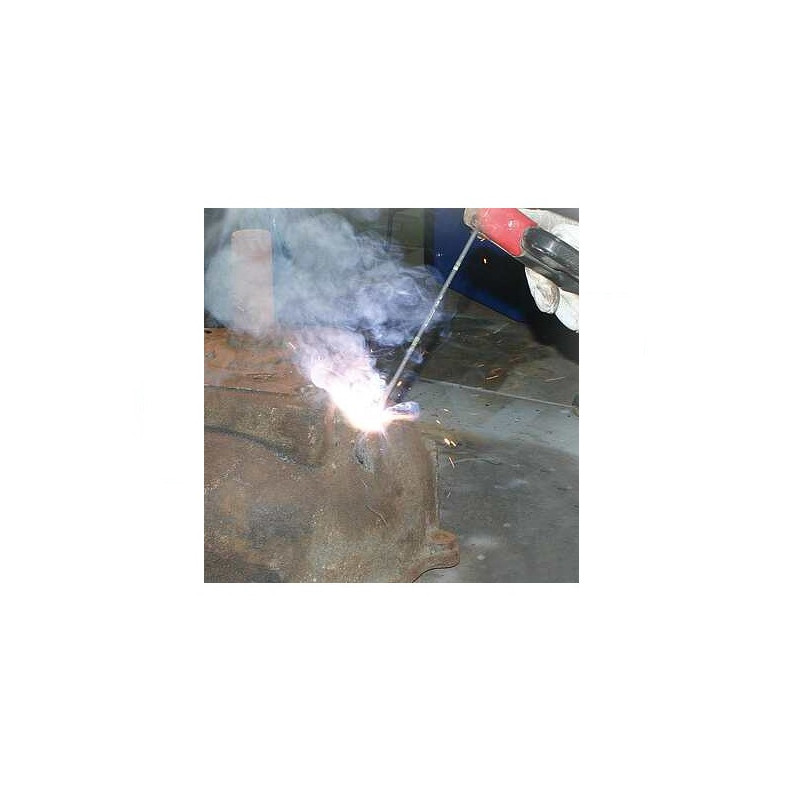

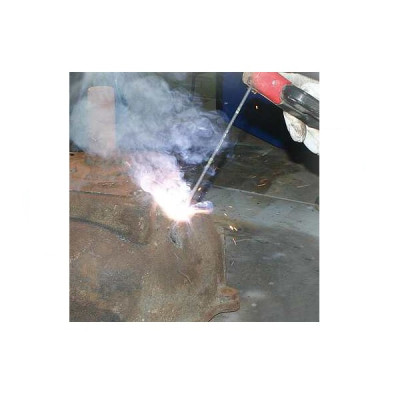

Elektrodę można bardzo dobrze spawać bez konieczności podgrzewania elementu. Elektroda prętowa charakteryzuje się dobrą modelowalnością i jest łatwa w obsłudze. Spoina zapewnia bardzo dobre połączenie z materiałem bazowym dzięki swojej lekko płynnej konsystencji. Spawaj krótkie ściegi (ok. 30 – 50 mm), po spawaniu odkuj spoinę.

Charakterystyka:

• Dzięki specjalnemu stopowi można stosować ją do niemal wszystkich materiałów odlewanych,
• Spoiny odporne na korozję dzięki bardzo wysokiej zawartości niklu,
• Idealna do naprawy odlewów w stanie zamontowanym, ponieważ elektrodę można spawać we wszystkich pozycjach (oprócz spawania pionowego w dół).

Materiały bazowe:

Żeliwo szare, żeliwo białe, żeliwo ciągliwe oraz związki stali i miedzi

Oznaczenie standardowe:

DIN EN ISO 1071: EC Ni CI-1
DIN 8573: E Ni BG 13
AWS A-5.15: E Ni-CI

Charakterystyka:

Twardość: 160 HB
Pozycje spawania: PA, PB, (PC), (PE), PF
Materiał spawalniczy: Elektroda otulona
Wytrzymałość na rozciąganie: 300 MPa

Nie zawiera szkodliwego baru. Wysoka wytrzymałość na rozciąganie i wydłużenie. Gładkie spoiny, nie pozostawiają podtopień. Dobra obrabialność mechaniczna nawet w strefach krawędziowych.

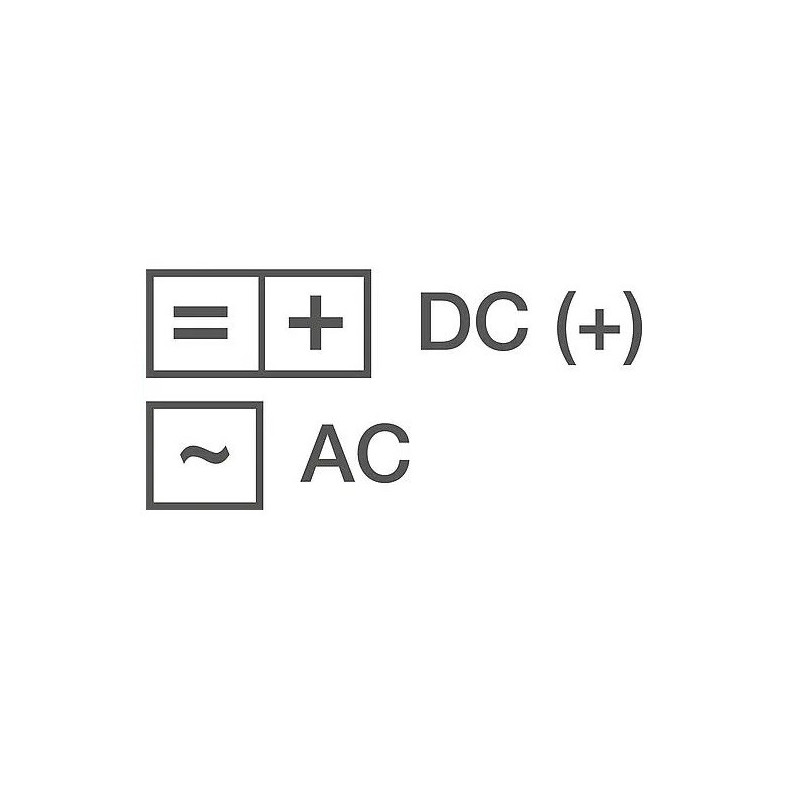

Elektrodę można bardzo dobrze spawać również w niższym zakresie natężenia prądu, zapewniając stabilny łuk i dużą wydajność stapiania.Zapobiega się przegrzaniu (przez żarzenie) drugiej połówki elektrody.
Nadaje się również do spawania na zimno.

Charakterystyka:

• Elektroda prętowa o wysokiej zawartości niklu do większości materiałów odlewanych, również w połączeniu ze stalą, żelazem i miedzią,
• Niewrażliwa na obciążenia prądowe dzięki specjalnemu składnikowi powłoki i dobrej przewodności drutu z rdzeniem bimetalicznym,
• Nadaje się do spawania spoin i napawania.

Materiały bazowe:

Żeliwo z grafitem sferoidalnym wg DIN 1693, np. B. GGG-40 do GGG-80; żeliwo ciągliwe białe i czarne wg DIN 1692; Naprawa i spawanie łączone stali niestopowych i żeliwa sferoidalnego.

Oznaczenie standardowe:

DIN EN ISO 1071: EC NiFe Cl-1
DIN 8573: E NiFe BG 13
AWS A 5.15: E NiFe-C I

Charakterystyka:

Twardość: 190 HB
Pozycje spawania: PA, PB, PC, PF
Materiał dodatkowy do spawania: Elektroda otulona
Wytrzymałość na rozciąganie: 450 MPa

Elektroda bimetaliczna o wysokiej zawartości niklu do stosowania ze wszystkimi rodzajami materiałów żeliwnych, a także w połączeniu ze stalą, żelazem i miedzią. Równie dobrze nadaje się do spawania i napawania. Wysoka wytrzymałość na rozciąganie i wydłużenie, gładkie spoiny, brak podtopień. Dzięki specjalnemu składnikowi powłoki i dobrej przewodności drutu bimetalicznego, elektroda ta jest niewrażliwa na obciążenia prądowe. Można ją obrabiać nawet przy niskim natężeniu prądu spawania, stabilnym łuku i dużej wydajności stapiania. Zapobiega się znanemu przegrzewaniu (żarzeniu) drugiej połówki elektrody.
Dobra obrabialność mechaniczna nawet w strefach krawędziowych.

Materiały bazowe:

Żeliwo z grafitem sferoidalnym wg DIN 1693, np. B. GGG-40 do GGG-80; żeliwo ciągliwe białe i czarne wg DIN 1692; żeliwo austenityczne z grafitem sferoidalnym np. B. GGG Ni Cr Nb 20 2; Łączenie stali niestopowych i żeliwa sferoidalnego.

Oznaczenie standardowe:

DIN EN ISO 1071: EC Ni Fe-CL-1
AWS-A 5.15: E Ni Fe CI

Charakterystyka:

Wydłużenie: 6%
Pozycje spawania: PA, PB, PC, PF
Materiał dodatkowy do spawania: elektroda otulona
Granica plastyczności: 250 MPa
Wytrzymałość na rozciąganie: 350 MPa

Specjalna elektroda do napraw nieznanych materiałów odlewniczych.
Rozwiązanie dla wszystkich prac naprawczych i modernizacyjnych wykonywanych na szerokiej gamie nieznanych i trudnych do spawania materiałów odlewniczych. Bardzo dobre właściwości topliwe,
wyjątkowo dobrze wiąże się z materiałem bazowym. Metal spoiny można poddać obróbce mechanicznej. Doskonale nadaje się do prac naprawczych ze względu na bardzo dobre walory mechaniczne.

Charakterystyka:

• Doskonałe rezultaty spawania nieznanych i trudnych do spawania materiałów odlewanych dzięki specjalnemu stopowi niklu i miedzi oraz specjalnej powłoce,
• Idealnie nadaje się do naprawy wad odlewniczych i przetwórczych dzięki dużemu podobieństwu kolorów do żeliwa,
• Bardzo dobry wygląd spoiny i niewielka ilość poprawek dzięki drobnoziarnistej spoinie, małej ilości odprysków spawalniczych i łatwo usuwalnemu żużlowi.

Obszary zastosowań:

Naprawa spawalnicza nieznanych, uszkodzonych lub pękniętych materiałów odlewniczych. Stosowane do żeliwa szarego, żeliwa szarego, bloków silnika, części pomp, chłodnic oleju, kolektorów wydechowych itp.

Aplikacja:

Dokładnie oczyść strefę spawania i usuń wystarczającą ilość warstwy odlewu z materiału bazowego z boków spoiny. Należy zadbać o to, aby ilość wprowadzanego ciepła była jak najniższa,
dlatego należy wybrać mniejszą średnicę elektrody i niższy prąd spawania. Szerokość spoin nie może przekraczać dwukrotności średnicy pręta rdzeniowego, długość spoiny powinna wynosić około 30-50 mm.
Po spawaniu spoinę należy młotkować w celu zmniejszenia naprężeń.

Oznaczenie standardowe:

DIN EN ISO 1071: EC NiCu1
AWS A 5.15: E Ni Cu-B

Charakterystyka:

Wydłużenie: 15%
Twardość: ok. 165 HB
Pozycje spawania: PA, PB, PC, PE, PF
Materiał dodatkowy do spawania: elektroda otulona
Granica plastyczności: 300 MPa
Wytrzymałość na rozciąganie: 400 MPa
